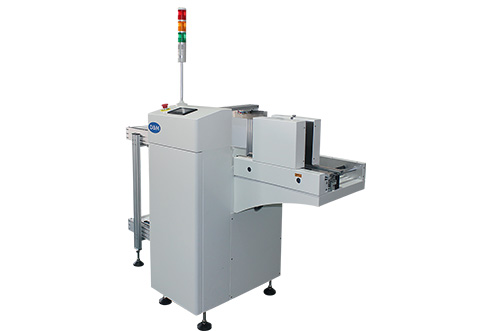

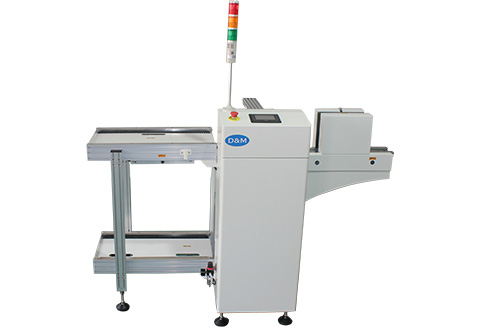

性能特點:

1)主要用于SMT生產線源頭，把帶元件的PCB板通過料框儲存?zhèn)魉陀诤蠖嗽O(shè)備，或者把裸板通過跌落方式傳送于后端設備 2)控制系統采用PLC控制，操作界面采用觸摸屏，性能穩定，操作便捷

3)機架結構采用鈑金焊接，鋁型材搭建，表面噴漆處理

4)升降結構采用馬達升降設定，有效設定步距可選為;10\20\30\40\50\60\70\80mm

5)推板方式采用馬達推桿保證PCB不會被推壞，降低制程損耗

6)進框方式采用下進上出，有效的縮短了換框時間

7)跌板方式采用推刀推出，自動跌落方式

8)推刀調節方式采用旋鈕式，可根據PCB的厚度任意調節推刀的高度

9)配有標準的信號端口，可與其它任何設備在線連接

電氣品牌:

PLC系統:信捷

觸摸屏:信捷

AC馬達:中大/成鋼

步進馬達:澤邦/三拓

氣動元件:亞德客

傳感器:松下

繼電器:歐姆龍

DC電源:明緯

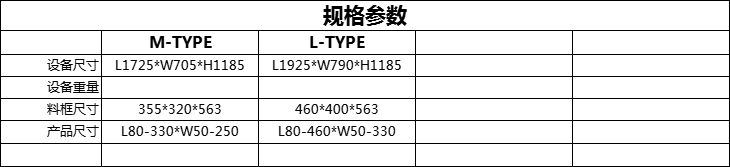

技術參數:

輸送方向:左-右或右-左

輸送高度:910±20mm

輸送厚度:0.8-4.0mm

換料框時間:20-25S

送板節拍:6-15秒/片

可放置料框:上層1個，下層1個

疊板PCB容量:100-200片

電源供給:單相AC220V 180W

氣源供給:4—6 Kgf/cm2
